防振パレットとは？

防振パレットとは、パレットに防振機構（ばね、粘弾性材、空気ばねなど）を組み込み、輸送中の振動や衝撃を低減するための装置です。通常のパレットが荷物を支持して運搬するための台であるのに対し、防振パレットは輸送中の振動環境そのものを制御する役割を持ちます。単なる載せ台ではなく、振動の伝達を抑えるための機能部材として位置づけられます。

防振台・緩衝材との違い

振動対策には、防振台や緩衝材など複数の手段がありますが、それぞれ適用範囲が異なります。

防振台とは？常設用と輸送用の違い・構造・選定ポイントを徹底解説

防振台は主に設置環境での振動対策に使用されるのに対し、防振パレットは輸送中の振動対策に特化しています。また、緩衝材は落下や衝撃には有効ですが、低周波の微振動に対しては十分な効果を発揮しない場合があります。そのため、輸送中の振動対策では、パレット、防振材、固定方法を一体として設計することが重要です。

防振パレットで何が改善できる？

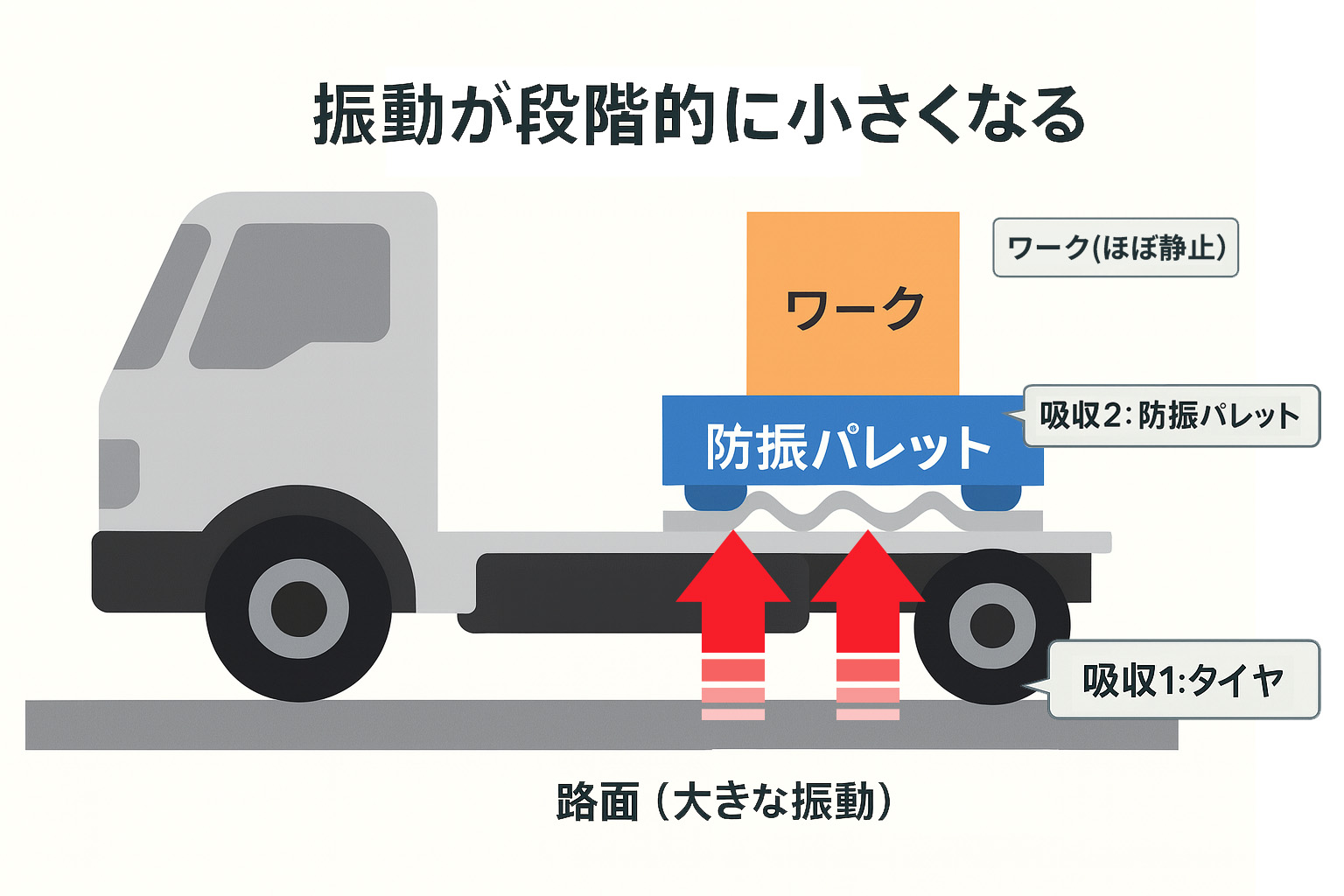

振動の低減

輸送中には、路面の凹凸や車両挙動により、数Hz〜十数Hzの振動が発生します。この帯域は、精密機器や構造体の固有振動数と一致しやすく、共振による不具合の原因となります。防振パレットは、振動の伝達を減衰させることで、こうした影響を抑制します。

衝撃の緩和

輸送中には、積み替えや荷下ろし、段差通過などにより小さな衝撃が繰り返し発生します。防振パレットはこれらの衝撃を分散・吸収し、製品への負荷を軽減します。

輸送品質の安定化

防振パレットは、支持点や固定条件を設計に組み込むことで、輸送条件のばらつきを抑えることができます。これにより、現場や作業者による差を減らし、再現性のある輸送が可能になります。

振動や衝撃を含めた輸送全体の品質管理については、輸送品質とは？輸送中の破損原因・対策・可視化までを体系的に解説で整理しています。

不具合・再調整の削減

振動や衝撃の影響を抑えることで、精度ズレ、接触不良、再調整作業の発生を低減できます。結果として、輸送後の作業負担や再輸送リスクの軽減につながります。

防振パレットが必要になるケース

精密機器・測定機器の輸送

精密機器や測定装置は、微小な振動でも性能に影響を受けるため、防振対策が必要になるケースが多く見られます。輸送後すぐに使用する前提の設備や、わずかな位置ズレが品質に影響する装置では、防振パレットの導入効果が大きくなります。

エアサス車でも不具合が出る場合

エアサス車は振動低減に有効ですが、すべての振動を除去できるわけではありません。特に低周波振動は残ることがあり、製品特性によっては不具合が発生します。車両対策だけで課題が解消しない場合は、荷物側での対策が必要です。

長距離輸送・積み替えが多い場合

輸送距離が長く、積み替え回数が多い場合は、振動や衝撃の累積によって影響が顕在化しやすくなります。1回あたりの負荷が小さくても、工程全体で見るとダメージが蓄積されるため、防振パレットの有効性が高まります。

特定条件でのみ不具合が出る場合

特定の速度域やルートのみで不具合が発生する場合、共振が原因である可能性があります。このようなケースでは、防振パレットによる振動特性の調整が有効です。原因を衝撃だけに限定せず、周波数帯域まで含めて見直すことが重要です。

輸送中の振動対策全体を体系的に整理したい方は、輸送中の振動が怖い？大丈夫！プロが教える防振対策の必須知識も参考になります。

防振パレットを選ぶ前に確認すべきポイント

荷重・重心

防振性能は荷重条件に大きく依存します。適正範囲から外れると、防振効果が十分に発揮されない可能性があります。また、重心位置が偏ると支持条件が変わり、振動の伝わり方にも影響が出ます。常用荷重、最大荷重、偏荷重の有無を事前に整理することが重要です。

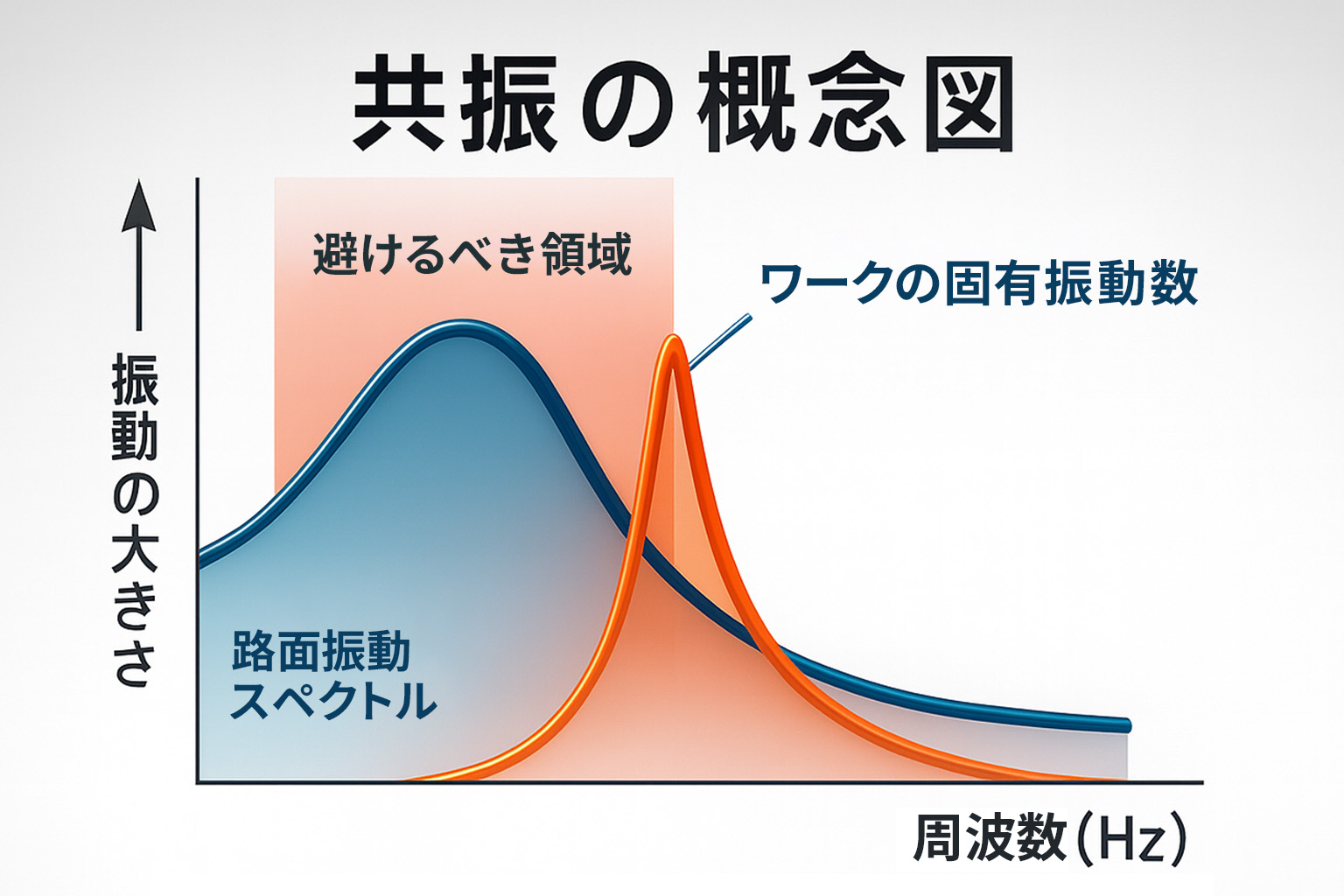

振動帯域・共振

問題となる振動帯域や、製品側の固有振動数を把握することが重要です。これを考慮せずに選定すると、期待した効果が得られない場合があります。特に、特定条件だけで不具合が出る場合は、衝撃だけでなく共振の可能性も含めて確認する必要があります。

固定方法

防振性能は固定方法によって大きく左右されます。クランプ位置、締結条件、支持点の設計が曖昧だと、試験で得られた性能を現場で再現できません。パレット単体ではなく、固定方法を含めたユニットとして検討することが必要です。

環境条件

温度や湿度、薬品環境、物流導線などの条件によって、適した材料や構造が変わります。たとえば、粘弾性材は温度によって特性が変わることがあり、木製ベースは湿度や保管条件の影響を受ける場合があります。実際の使用環境を前提に検討することが重要です。

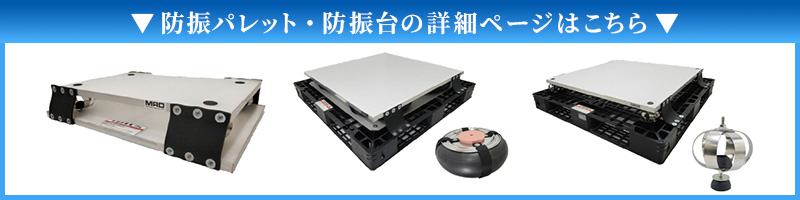

防振パレットの種類と特徴

プラスチック

軽量で耐水性があり、繰り返し使用に適しています。衛生面でも扱いやすい一方で、剛性には注意が必要です。重量物や精密用途では、たわみや支持条件の影響も確認したうえで選定する必要があります。

木製

コストを抑えやすく加工性に優れます。小ロット対応や仮設計にも使いやすい一方で、環境条件による寸法変化が発生する場合があります。再現性が重視される用途では、その影響を見込んで判断することが大切です。

金属

剛性が高く、位置決めや治具固定に適しています。精密機器用途や、支持点を安定させたい場合に向いています。反面、重量やコストが増えるため、必要な性能とのバランスを見て選定することが重要です。

粘弾性材

振動吸収性能に優れ、特定帯域に対して効果を発揮します。微振動対策として有効ですが、温度依存性があるため、使用環境を踏まえた評価が必要です。

空気ばね・ばね構造

低周波振動に対して有効で、共振回避設計が可能です。特に、振動帯域を意識した対策が必要なケースでは有力な選択肢になります。一方で構造が複雑になるため、設計、保守、運用まで含めて検討する必要があります。

選定の考え方

素材そのものだけで判断するのではなく、どの振動を抑えたいのか、どのような輸送条件で使うのかを基準に選定することが重要です。同じ「防振パレット」でも、目的が微振動対策なのか、衝撃緩和なのか、位置決め重視なのかによって適した構成は変わります。

エアサス車でも防振パレットが必要な理由

エアサス車は車両由来の振動を低減しますが、製品側の振動特性までは制御できません。共振の発生は、製品の固有振動数と輸送中の振動がどのように重なるかによって決まるため、荷物側での対策が必要になる場合があります。

特に、車両対策を実施しても不具合が残る場合は、車両の性能不足ではなく、製品側と振動帯域の相性に問題がある可能性があります。その場合は、防振パレットによって荷物側の振動伝達を見直す方が合理的です。

試験・検証の進め方

室内試験

JIS規格に基づく試験により、振動や衝撃に対する基本性能を評価します。室内試験は再現性が高く、構成案ごとの比較検討や、どの条件で性能差が出るかを確認するのに適しています。

実車試験

実際の輸送条件下で加速度や周波数特性を測定し、実環境での挙動を確認します。路線条件、積み替え条件、車両差など、室内試験では見えにくい実運用上の影響を把握するためには、実車試験が欠かせません。

評価の考え方

室内試験と実車試験の両方を行い、再現性と実用性の両面から評価することが重要です。室内試験だけでは実運用との差が残り、実車試験だけでは条件の切り分けが難しくなります。両者を組み合わせることで、より信頼性の高い選定が可能になります。

防振パレットの選定手順

1. 貨物条件の整理

まずは対象製品の重量、サイズ、重心、振動に弱い部位を整理します。ここが曖昧だと、後工程で適切な構成を選ぶことができません。

2. 輸送条件の把握

輸送距離、使用車両、積み替え回数、温湿度条件、保管環境などを整理します。輸送環境が変われば、必要な対策も変わります。

3. 構成の仮設計

パレット材、防振材、固定方法を組み合わせて仮設計を行います。この段階では、単品選定ではなく、輸送ユニットとして整合が取れているかを確認することが重要です。

4. 試験・検証

室内試験と実車試験により、想定した条件で性能が発揮されるかを確認します。問題帯域と構成案の相性を見極める工程です。

5. 運用条件の標準化

締結条件、固定手順、点検ポイントを標準化し、現場で同じ性能が再現できる状態にします。設計だけで終わらせず、運用まで含めて定着させることが重要です。

よくある失敗例

• 共振を考慮せずに選定する
• 固定方法が標準化されていない
• パレット単体で検討してしまう
• 実車検証を行わない

これらは、防振対策が十分に機能しない主な要因です。製品の振動特性、パレット構成、固定方法、運用条件のどれかひとつでも抜けると、期待した効果が現れにくくなります。防振パレットは単体製品としてではなく、輸送品質を支える仕組みとして考えることが重要です。

防振パレットの価格と考え方

防振パレットの価格は、サイズや構造、仕様によって大きく異なります。標準品で対応できるケースもあれば、製品ごとに最適化した構成が必要になるケースもあります。

重要なのは、製品単価だけでなく、不具合削減、再輸送の防止、作業工数の削減といった効果を含めた総コストで評価することです。初期費用だけで比較すると高く見えても、輸送後の調整工数や品質トラブルまで含めると、防振パレット導入の方が合理的になる場合があります。

よくある質問

まとめ

防振パレットは、輸送中の振動や衝撃を低減し、輸送品質を安定させるための重要な手段です。

特に、精密機器の輸送、エアサス車でも課題が残るケース、共振が疑われるケースでは有効な対策となります。選定にあたっては、荷重、振動特性、固定方法、環境条件を整理し、パレット単体ではなくユニットとして設計することが重要です。

防振台の基礎から、常設用と輸送用の違い・構造・選定ポイントまで体系的に知りたい方は、以下の記事もあわせてご覧ください。

参考・出典

• 日本規格協会「JIS Z 0232:2020 包装貨物—振動試験方法」
  包装貨物の振動試験方法に関する国内規格。
