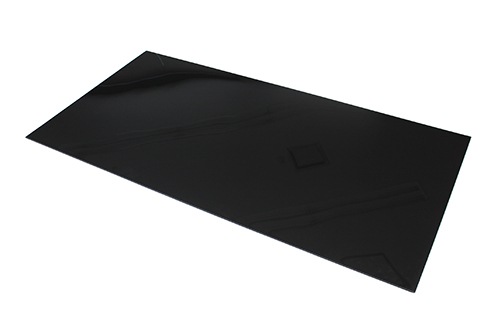

カイロン 5T1020(5mm厚・1000×2000)導電性養生板

商品番号 CILON-5T1020

納期:問合せ

商品番号 CILON-5T1020

納期:問合せ

精密機器、電子機器の輸送に。

特徴

導電性養生板カイロンは、導電性を付与した静電気対策用のポリプロピレン製養生板です。
液晶や半導体LSI を含む製品など、静電気が影響すると大きなダメージが発生する精密機器の輸送においては“ESD(=静電気放電)管理” が最重要課題です。危険な静電気から輸送品を守るために必須となることが静電気を逃がすことで静電気のない安全な環境を作ること。導電板カイロンは、ベースとなるPP(ポリプロピレン)樹脂にカーボンを練り込むことで、接触した人や台車の静電気を外部へ逃がすように作られています。

仕様・サイズ

販売単位:2枚入
サイズ:1000 × 2000mm
厚み:5mm
抵抗値:10⁴~⁶Ω(クリーンルーム基準適合品)
表面加工:鏡面

29,666 税込 32,633

2万円以上のご注文は

送料無料

ご注文金額が20,000円(税別)以上の場合は送料無料。20,000円未満は、送料全国一律1,000円(税別)です。ご注文商品が大型の場合や、配送先が離島・一部地域の場合は、送料が異なる可能性がございます。予めご了承ください。

製品紹介

導電性養生板 カイロンは、安心の電気抵抗値10Ω4?6(クリーンルーム基準適合品)

  • 抵抗値ってご存知ですか?
    危険な静電気から輸送品を守るため必須となるのが、静電気を逃すことで静電気のない安全な環境を作ることです。
    「カイロン」はベースとなるポリプロピレン(PP)樹脂にカーボンを練り込む事で接触した人や台車の静電気を外部へ逃がすように作られています。
    導電性養生板と謳っている商品の中でも、様々な製品が存在しており、安全な輸送のためには使用する導電板の性能を把握することが重要です。
    その性能を表すのが「抵抗値」。抵抗値が小さいほど電気の通りを妨げないので導電性が高いということになります。抵抗値は「Ω(オーム)」という単位で表され、10⁷Ω以下のものを「導電性材料」と呼びます(※1)
    ※1:社団法人 発明協会「技術分野別マップ」出典。

導電性製品は、精密機器の輸送やクリーンルームでの作業では必須のものとなっています。導電性養生板「カイロン」は強度の高いバージン材のPPに導電性の非常に高いカーボンパウダーを練り込むことで10⁴~⁶Ωの抵抗値を実現。実測値はなんと平均10³Ω。
失敗の許されない精密機器の輸送においては、使用する導電板の性能が死活問題となります。高いレベルの輸送が求められる場面では、導電性の低いものは意味がありません。導電板は価格ではなく性能で選択するべき製品です。

  • カイロンは永久帯電防止製品です!
    一般的な帯電防止製品は界面活性剤を使用して帯電効果を付与していますが、永久帯電防止製品は原料に帯電防止剤を練り込むことで持続的な効果を付与したものです。
    永久帯電防止の素材として一般的なものはカーボンです。カーボンを含有させることで導電性能の高い素材を製造することが可能になります。
    カーボンが含有されるのでプラスチック樹脂本来の物性は低下しますが、カイロンは高品質のバージン材のPPを原料としているため、高性能な導電性、耐久性を長期にわたって発揮し続けます。

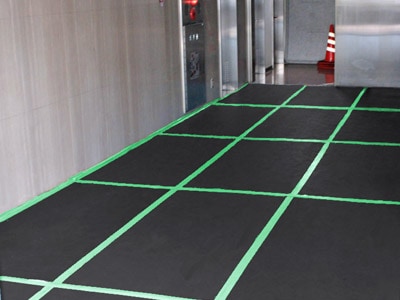

こんなところに使われています

精密機器、電子機器の輸送など。

商品詳細

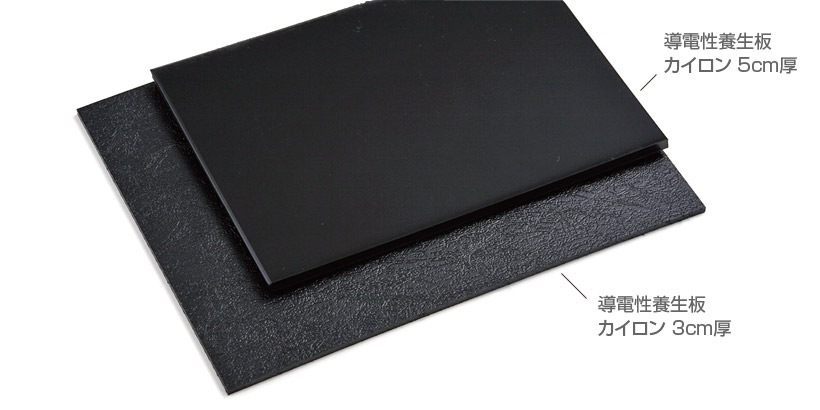

スタンダードタイプ

製品名 カイロン 3mm厚
(910x1820)
カイロン 3mm厚
(1000x2000)
カイロン 5mm厚
(910x1820)
カイロン 5mm厚
(1000x2000)
型番 CILON-3T918 CILON-3T1020 CILON-5T918 CILON-5T1020
厚み 3mm 3mm 5mm 5mm
サイズ(mm) 910×1820 1000x2000 910×1820 1000x2000
抵抗値 104~6Ω(クリーンルーム基準適合品) 104~6Ω(クリーンルーム基準適合品) 104~6Ω(クリーンルーム基準適合品) 104~6Ω(クリーンルーム基準適合品)
表面加工 エンボス エンボス 鏡面 鏡面

スタンダードタイプ

規格・項目 単位 永久型静電防止板(導電カーボン練込) 測定法(ASTM)
製品寸法 mm 3t×
910×1820
3t×
1000×2000
5t×
910×1820
5t×
1000×2000
-
比重 - 1.07 - D792
表面抵抗値 Ω 104~6 1.6×106 D257
引張強度 Mpa 28 30(MD)/29(TD) D638
引張破断点伸び - 30(MD)/30(TD) D638
曲げ強度 Mpa 25 - D747
曲げ強度 Mpa - 45(MD)/45(TD) D790
曲げ初期弾性率 Mpa - 1960(MD)/1920(TD) D790
ロックウェル強度 R-scale - 102 D785
衝撃強度 kg/cm 13 - D256
硬度 R 97 - D785
鉛筆硬度 - - HB D5401
耐荷重 ton 約1.5?2 - -
熱変形温度 110 132(MD)/130(TD) D648
色目 - - -

※上記数値は測定値であり、保証値ではありません。
※製造およびその他の工程を日本国内にて行っております。
