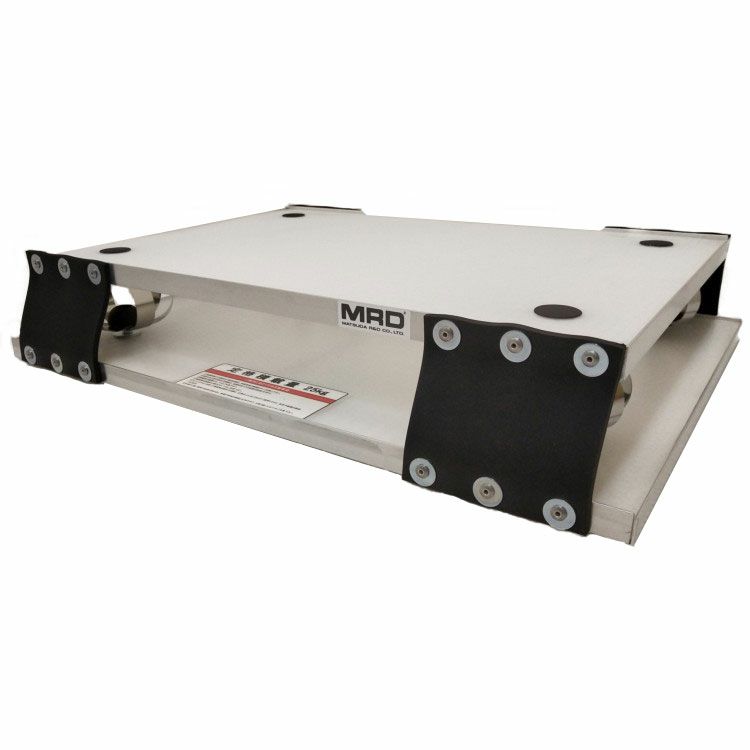

台車用 防振台(防振パレット)
納期:2~4週間程度
納期:2~4週間程度
《輸送品質.COMオリジナル防振シリーズ》
最大96.3%*の振動を吸収! 手持ちの台車を防振化できるミニサイズの防振パレット
特許技術を使用した床置きタイプの防振台です。サイズは大型(幅600mm)と中型(幅450mm)の2種類。どちらも市販の台車にぴったり収まるサイズだから、お手持ちの台車を手軽に防振仕様にすることができます。 台車に載せるほか、トラックや貨物用コンテナの荷台に置いて防振台として使用することも可能です。通常の荷物との混載輸送、拠点間のちょっとした移動時などに、小回りの利くアイテムです。 本製品は、惑星探査機「はやぶさ」のカプセル輸送のために開発された「球状サスペンション」を使用しています。
*台車に載せて使用した場合の走行試験データに基づく
特徴
■特許取得技術「球状サスペンション」使用(特許第5852955号)。
■最大96.3%の振動を吸収します。
■市販の台車にぴったり収まる大型(幅600mm)中型(幅450mm)の2サイズ。
■貨物重量にあわせてサスペンションを設計いたします。
■市販の台車や運搬用ラック、カゴ車などを簡単に防振化できます。
■メンテナンスフリーだから、余計な手間やコストがかかりません。
■屋外使用可能(ただし、長期の露天保管は非推奨)。
※こちらの製品には台車、ラッシングベルトは付属しておりません。ご自身でご用意ください。
※定格重量で運用していただく商品です(±10~15%程度は許容範囲内)。
積載重量を注文時にお選びいただき、サスを設定します。設定した重量よりも貨物が重すぎても軽すぎても、破損や性能低下の原因になりますのでご注意ください。
販売タイプ
積載重量
3万円以上のご注文は
送料無料
ご注文金額が30,000円(税別)以上の場合は送料無料。30,000円未満は、送料全国一律2,000円(税別)です。ご注文商品が大型の場合や、配送先が離島・一部地域の場合は、送料が異なる可能性がございます。予めご了承ください。
製品紹介
こんなところに使われています
半導体メーカー、ガラス・ セラミックス業界、化粧品メーカー、医療業界、食品工場、建設現場など
防振台の効果
防振台を載せた台車と通常の台車を公道で走らせ、振動の比較試験を行いました。
【一般台車】
【防振台車】
一般台車で公道を走ると、地面にはアスファルトやマンホールがあるため、カタカタカタと細かくて激しい振動が続き、台車は常に揺れのリスクにさらされます。防振台車は、その細かな振動を吸収できるようにサスペンションを設計。最大でも1G未満と、一般台車と比べると最大で96.3%の振動を抑えられており、高い防振性能を発揮しました。
JAXAで採用された防振技術・松田技術研究所製「球状サスペンション」
ステンレス製の板をボール状に組んだデザインのサスペンション。 上下・前後・左右の全方向へ、振動を分散させます。 ステンレス製だから軽く、わずらわしいメンテナンスも必要なし。 1000万回以上のストローク試験でも問題がない耐久性の高さ。 球状サスペンションは惑星探査機「はやぶさ」のカプセル輸送のために開発され、 現在は輸送品質にこだわる企業様にご活用いただいております。
台車の振動対策に
大型は幅600mm、中型は幅450mmの台車にぴったり収まるサイズだから、市販の台車に取り付ければ簡単に防振化が可能です。
【用意するもの】
・防振台 ・台車 ・ラッシングベルト
※こちらの製品には台車、ラッシングベルトは付属しておりません。ご自身でご用意ください。
■STEP1
台車に防振台をのせる。
■STEP2
防振台の下板にラッシングベルトを巻く。(サスペンションにラッシングベルトが当たらないように注意)
■STEP3
防振台車の完成。
オーダーの仕方
1.サイズを選ぶ
サイズは大型と中型の2種類です。貨物にあったサイズをお選びください。
大型 |
荷台寸法:550×750mm |
---|---|
中型 |
荷台寸法:400×570mm |
2.積載貨物の重量を指定する。
防振台に載せたい貨物の重量をご指定ください。貨物の重量にあわせてサスペンションを設計いたします。
対応積載重量:5~100kgまで
※防振台は、ご指定いただいた重量専用となります。
※重量が100kg以上の場合は、オーダーメイドをご検討ください。
仕様
最小積載量 | 最大積載量 | 荷台寸法 | ベース寸法 | 荷台面高さ | 自重 | |
---|---|---|---|---|---|---|
中型 | 5kg | 100kg | 400×570㎜ | 450×620㎜ | 115㎜※ | 4kg |
大型 | 5kg | 100kg | 550×750㎜ | 600×800㎜ | 115㎜※ | 5.5kg |
※無負荷時、参考値
よくある質問
- たとえば積載重量を50kgと指定したら、50kgの貨物しか載せられないのでしょうか?
- 基本的には50kg積載用として設定してお作りした場合には、50kgの貨物専用となりますが、±10~15%程度でしたら許容範囲内です(50kg積載用の場合、42.5~57.5kgまで対応可能)。これより軽い場合は、重りを使用して定格重量に合わせて使用してください。
使用上の注意
- ・積み荷は重心が防振台中央にくるように静かに置いてください。
- ・積み荷は必ずラッシングベルトなどで固定してください。
- ・設計荷重を守ってください。
