【セミオーダー】金属サス 防振パレット
税込み。送料はチェックアウト時に計算されます。
製品・お取引に関するお問い合わせ
製品の仕様確認、見積依頼、その他お取引に関するご質問など、どのようなことでもお気軽にお問い合わせください。
《輸送品質.COMオリジナル防振シリーズ》
貨物の重さにあわせて、防振パレットをお作りいたします

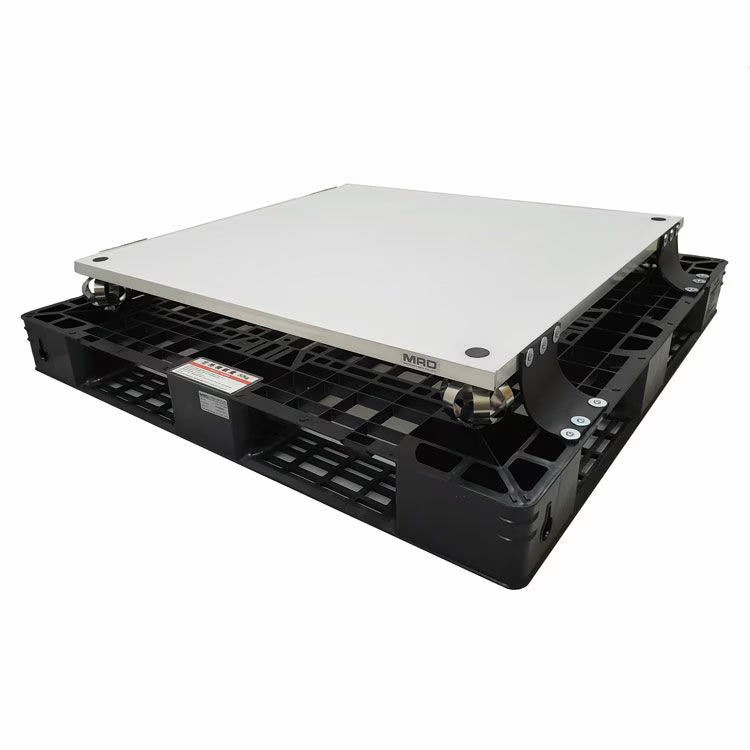

大切な貨物を輸送・荷役時の振動・衝撃から守る防振パレット。標準サイズのパレットに防振台を取り付けたモデルだから、フォークリフト・ハンドリフトに対応しています。
宇宙航空研究開発機構（JAXA）のために開発した「球状サスペンション」を使用。貨物の重量にあわせて、サスペンションを設計いたします。
特徴
■特許取得技術「球状サスペンション」使用（特許第5852955号）
■トラック輸送時の揺れに特化させた設計です
■メンテナンスフリーだから、余計な手間やコストがかかりません
■フォークリフト・ハンドリフトに対応
■パレット部分は耐久性のあるプラスチック製です
■精密機械の運搬に最適です
■非該当証明書の発行が可能です（必要な際はお問い合わせください）
■屋外使用可能（ただし、長期の露天保管は非推奨）
こんな企業様におすすめ
■毎回同じ重量の貨物を運ぶケース
■国内・舗装路のトラック輸送
※定格重量で運用していただく商品です（±10～15％程度は許容範囲内）。
積載重量を注文時にお選びいただき、サスを設定します。設定した重量よりも貨物が重すぎても軽すぎても、破損や性能低下の原因になりますのでご注意ください。
製品紹介
採用業界
航空・宇宙業界、物流・梱包・包装業界など
比較試験（参考データ）
金属サス防振パレットに250kgの石材を載せ、高速道路を走行し、パレット上とトラック荷台上の振動を計測し、比較を行いました。
トラック荷台上では何度も最大12G以上の振動を計測していますが、防振台上では最大2.1G（2回）しか計測しておらず、それ以外は2G未満にまで抑えられています。
JAXAで採用された防振技術・松田技術研究所製「球状サスペンション」
セミオーダー防振パレットで使用するのは、惑星探査機「はやぶさ」のカプセル輸送のために開発された「球状サスペンション」。

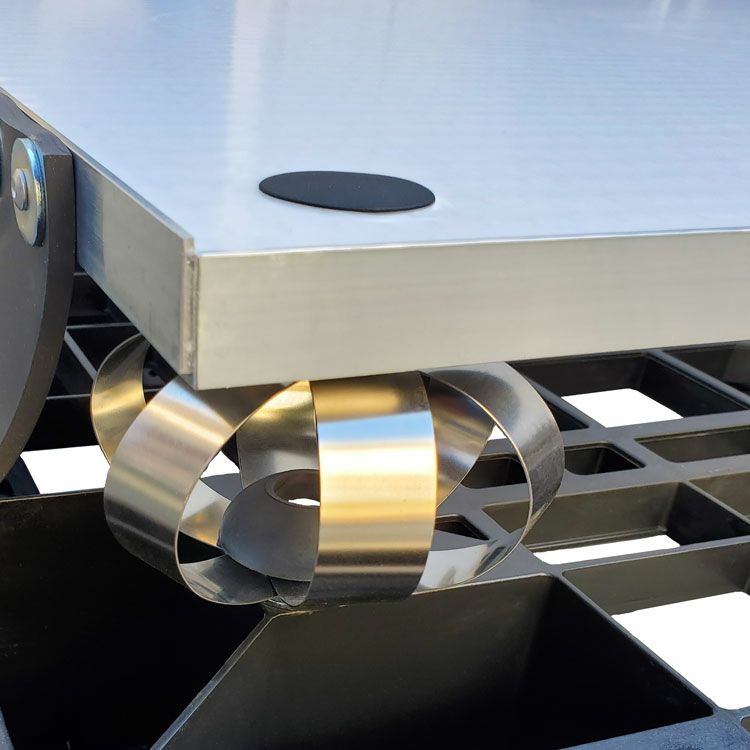

ステンレス製の板をボール状に組んだシンプルなデザインで、振動を上下・前後・左右の全方向へ分散させます。
ステンレス製だから軽く、わずらわしいメンテナンスも必要なし。
1000万回以上のストローク試験でも問題がない耐久性の高さです。
輸送品質にこだわる多くの企業様に、ご活用いただいております。
セミオーダーの仕方
1.パレットを選ぶ
パレットは積載物の重量別に、3種類ご用意しております。
A.軽量物用パレット
積載重量が5～70kgの方はこちらをお選びください。
B.中軽量物用パレット
積載重量が70～120kgの方はこちらをお選びください。
C.重量物用パレット
積載重量が120～200kgの方はこちらをお選びください。板厚・強度を向上させたモデルです。
※重量が200kg以上の貨物の場合には、オーダーメイドで対応いたします。
2.積載貨物の重量を指定する
対応積載重量：5～200kgまで
防振パレットに載せたい貨物の重量をご指定ください。
貨物の重さにあわせて、サスペンションを設計いたします。
※貨物の重さが都度変わる場合は、対応積載量に幅があるエアサスタイプ（100～250kg）をおすすめします。
※重量が200kg以上の貨物の場合にはオーダーメイド、もしくはエアサスタイプ（対応積載量100～250kg）をご検討ください。
よくある質問
-
たとえば積載重量を100kgと指定したら、100kgの貨物しか載せられないのでしょうか？
-
基本的には100kg積載用として設定してお作りした場合には、100kgの貨物専用となりますが、±10～15％程度でしたら許容範囲内です（100kg積載用の場合、85～115kgまで対応可能）。これより軽い場合は、重りを使用して定格重量に合わせて使用してください。 エアーサスペンションの防振パレットも扱っております。エアサスタイプは定格重量ではなく100～250kgの範囲の貨物を積載できます。こちらもあわせてご検討ください。
-
どのように保管したらよいですか？
-
保管時は、パレット上にはなにも載せないようにしてください。防振装置が破損・劣化する可能性があります。
仕様
| タイプ | A.軽量物用パレット | B.中軽量物用パレット | C.重量物用パレット |
|---|---|---|---|
| 最小積載量 | 5kg | 70kg | 120kg |
| 最大積載量 | 70kg | 120kg | 200kg |
| 荷台寸法 | 910×910㎜ | 910×910㎜ | 910×910㎜ |
| パレット寸法 | 1100×1100㎜ | 1100×1100㎜ | 1100×1100㎜ |
| 荷台面高さ | 230㎜ ※ | 230㎜ ※ | 230㎜ ※ |
| 自重 | 12.5kg | 13.5kg | 16.5kg |
※無負荷時、参考値
使用上の注意
- ・積み荷は重心が防振台中央にくるように静かに置いてください。
- ・積み荷は必ずラッシングベルトなどで固定してください。
- ・設計荷重を守ってください。
- ・荷役、保管の際は人が乗ることのないようにしてください。

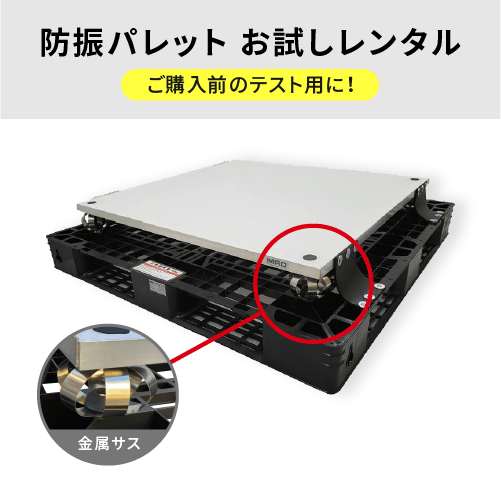

お試しレンタル実施中！
お試しレンタルサービスは、防振パレットをご購入前に、お客様側で性能の検証を行うための
テスト機として使用していただくことを想定としているものです。
レンタル用防振パレットの基本サイズは1100×1100mmとなります(荷台面1000×1000mm程度)。
レンタルをご希望の方は下のお問い合わせボタンよりご連絡ください。
レンタル料について
- ■お見積りが必要となりますので、お手数ですが一度お問い合わせをお願いいたします。
- ■別途送料が必要となります。レンタル内容、発送先により異なりますので詳しくはお問い合わせください。
レンタル日数・日程について
- ■レンタル日数の計算は、使用開始日(貴社到着日)～返却完了(メーカー到着日)のカレンダー上の日数となります。
- ■防振パレットは積載物に合わせて調整するため、リードタイムに1週間ほど頂戴しております。
- ■レンタル中に貸出期間を延長される場合は事前に必ずご連絡をお願いいたします。
